ZIP Senkrechtanlage.

Markisen in großen Abmessungen für Windstärken bis 16 m/Sek. Der Stoff wird seitlich durch einen Reissverschluss in den Schienen geführt.

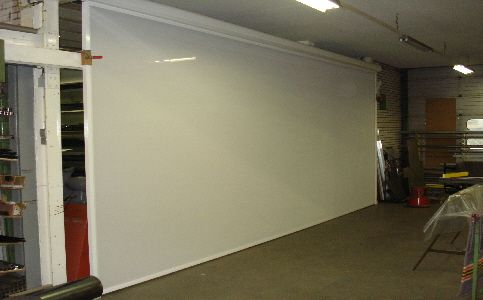

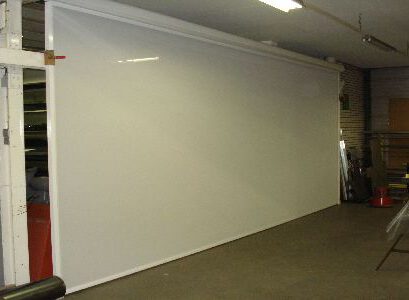

Auch die ZIP – Screens unterliegen einem Probelauf im Werk.

Alle Markisen werden grundsätzlich erst nach Probelauf, Endlageneinstellung und Abnahme versendet.

ZIPReferenz02
ZIPReferenz03
ZIPReferenz04

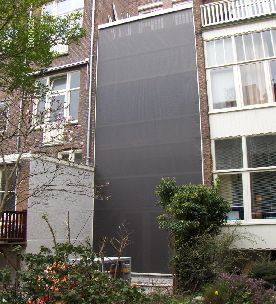

Ob auf Dachflächen oder als Senkrechtmarkise. Immer geschlossen bis in die Schienen.

Dieses System kann auch als Verdunkelung eingesetzt werden. Insbesondere in Tagungsräumen oder Schlafräumen wird es gern genutzt.

Kastenabmessungen von 95 x 95 – 150 x 150 mm. Rund, halbrund oder eckig, alles ist möglich.

Führungen 28 mm breit, 32 mm tief. Mehrere Schienetypen für die unterschiedlichsten Befestigungen sind lieferbar.

Die Leistungsmerkmale Ihres Produkts im Überblick:

  • Rechtwinkelige Wintergartenbeschattung oder Verdunkelung als Gegenzugsystem.
  • Der Markisenkasten wird von den Führungsschienen getragen und benötigt keine zusätzliche Befestigung. Für das Zip System beträgt die maximale Breite 5000 mm. Der Ausfall ist bis maximal 11000 mm möglich. Ab einer Breite Von 4000 mm sind zusätzliche Tuchleitrohre im Abstand von 3000 – 3500 mm des Ausfallweges erforderlich. Das Seitenverhältnis Breite – Ausfall beträgt normal ca. 1:3. Bei Großanlagen kann das Seitenverhältnis bis 1:8 Systembedingt unterschritten werden.
  • Bemaßungsangaben sind in der Breite Außenkante Führungen, im Ausfallweg Hinterkante Kasten bis Vorderkante Führung.
  • Tuchwelle innen liegend 78 x 1,25 mm  Stahl verzinkt, Anlagen die breiter als 4,0 m sind werden mit einer Tuchwelle 85 x 1.25 mm Stahl verzinkt versehen.
  • Gegenzugpaket im Ausfallprofil liegend, Edelstahl Zugfedern mit Umlenkköpfen und Messingrollen auf Gleitlagern.
  • Führungsschienen und Kastenseitenteile sind Flächenbündig und erlauben so eine Montage ohne Zwischenräume.
  • Abstandhalter der Führungsschienen sind Standard 105 mm
  • Kastenprofile aus Aluminium Strangpressprofilen mit Schraubkanälen zur unsichtbaren Verschraubung der Seitendeckel. Größe 200 x 145 mm hinten halbrund.
  • Das Tragprofil des Markisenkastens erhält ein Klipszusatzprofil In der Tuchöffnung mit einer 6 mm Bürstendichtung versehen.
  • Der Markisendeckel erhält ebenfalls das gleiche Klipszusatzprofil mit Bürstendichtung. Der geschlossene Kasten hat so einen Austrittsschlitz für die Bespannung von maximal 1 mm. Es muss gewährleistet sein, dass das Markisentuch immer Mittig zur Schiene aus dem Kasten austritt. Abmessungen 200 mm im Ausfallweg mit einem Radius 72,5 mm als Halbkreis in Schalenform zur Statikaufnahme selbsttragend. Höhe des Kastens 145 mm halbrund. Profile als Schalenprofile, tragender Kasten mit aufklappbarem über die gesamte Breite gehendem Deckelprofil zu Revisionszwecken.
  • Seitenteile aus Aluminium 5 mm stark mit Bohrungen und Fräsungen zur Aufnahme der Motorlagerung, der Lagerschalen für die Tuchwelle oder Kopplung, sowie für Umlenkrollen und Gabelköpfe zur Seilführung einschließlich Schlaffseilsicherung.
  • Oberfläche der Kastenprofile nach RAL Kunststoffbeschichtet oder technisch eloxiert.
  • Bürstendichtungen an ausfahrendem Stoff Innen und Außen fest anliegend um Verschmutzungen innerhalb des Kastens zu Vermeiden, da Anlagen sowohl von unten nach oben wie auch von oben nach unten eingesetzt werden können.
  • Motorantrieb durch Rohrmotor mit Planetengetriebe. Wechselstrom 240 V Schutzart IP 44. Leistung der Anlagengröße angepasst mit mind. 20% Leistungsreserve. Einschaltdauert max. 4 Min. mit Überlastungsschutz. Motorsteuerung bei mehr als 2 Anlagen erfordert den Einsatz von Potentialfreien Relais.
  • Führungsschienen Dreiteilig bestehend aus einem statischen Tragprofil, einer aufklipsbaren Abdeckung die gleichzeitig das Innen liegende ZIP Kunststoffprofil in Position hält. Bei Längen über 7,0 m Ausfall werden die Profile gekoppelt. Die Kopplung ist statisch zu verbinden und das Gleiten des Ausfallprofiles und des Behanges mit dem ZIP zu gewährleisten. Abmessungen der Schiene 63 mm breit, 50 mm hoch. Innenliegendes ZIP Kunststoffprofil mit seitlich aufgebrachten Witterungsbeständigen Neoprenen, die seitliche Zugkräfte zur Bespannung und den Führungsschienen ausgleicht.
  • Ausfallprofil oval 75 x 45 mm Form mit Deckelprofil zur Revision der Gegenzugpakete, Seitenteile mit Gleitern zur Aufnahme des Reißverschlusses aus Kunststoff, Gegenzugrolle Messing mit Edelstahlachse und Gleitlagern. Fallprofil für Sonderanlagen 102 x 45 mm oval.
  • Zugmittel: Dynema Zugseil 2,5 mm vorgestreckt mit einer maximalen Dehnung von 2 %. Zugkraft 220 Deka N. Ummantelung UV und Witterungsbeständig.
  • Befestigungen aller Einzelteile ausschließlich mit Edelstahlschrauben. Befestigungen am Baukörper Edelstahl. Die Befestigung der Tragfüße der Schienen erfolgt über Verschraubungen
  • Bespannung Acryl oder Ferrari – Soltis 92 oder Gleichwertig, Die Bespannung erhält seitlich einen angesetzten Reißverschluss, der in der Innenkammer der Führungsschiene innerhalb des eingelegten Kunststoffprofils geführt wird.
  • Windbelastung: Für Außenanlagen ist die zulässige Windbelastung nach Beaufort – Skala Windstärke 8 maximal 17,2 – 20,8 m/S. Bei Anlagen über 4,5 m ist ein Windlastträger in Form eines Tuchleitrohres vorgegeben. Bei Windsoggefahr ist ein Windlastträger oder Edelstahlseile auch oberhalb der Schiene zu montieren.
